德标F5软密封闸阀
- 产品介绍
- 订购流程
德标F5软密封闸阀
|
品牌
|
航通
|
|
型号
|
Z45X-10/16
|
|
连接型式
|
法兰
|
|
主体材料
|
球墨铸铁
|
|
公称通径
|
DN40-DN300（mm）
|
|
适用介质
|
水
|
|
材质
|
球墨铸铁
|
|
密封形式
|
软密封型
|
|
标准
|
DIN德标
|
|
外型
|
中型
|
|
流动方向
|
双向
|
|
驱动方式
|
手轮
|
|
零部件及配件
|
无配件
|
|
用途
|
节流
|
|
压力环境
|
低压
|
|
工作温度
|
常温
|
|
类型(通道位置)
|
直通式
|
产品描述...

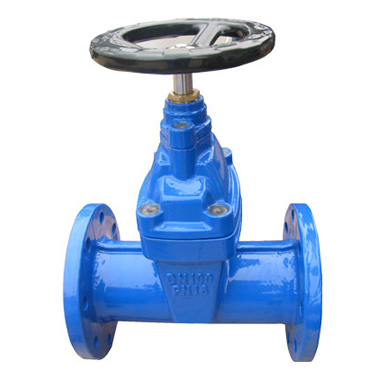

F5德标弹性座封闸阀
F4/F5德标弹性座封闸阀本软密封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性。阀杆密封处舍弃填料而采用“O”形密封圈，使得密封更加可靠。
独特的设计：
整体阀盖，暗杆设计，结构紧凑；
阀杆螺母与闸板两体结构，无卡阻现象发生；
直通道，无滞留凹腔；
阀杆密封采用“O”形密封圈。
优秀的防腐性能：
壳体内、外表面喷涂环氧树脂；
连接螺栓采用内六角螺栓，顶部蜡封。
可靠的卫生性：
环氧树脂符合卫生标准GB/T17219-1998；
闸板整体包覆符合卫生检验的橡胶；
阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等材料。
适用范围：
饮用水、给排水、污水处理。
F4/F5德标弹性座封闸阀技术参数:
规格：DN 40-300mm
工作压力：1.0-1.6Mpa (10-25bar) 1.0MPa 1.6MPa
密封试验：1.1MPa 1.76MPa
壳体试验：1.5MPa 2.4MPa
设计标准：DIN3352
连接法兰：DIN2501(等效于GB/T17241)
ISO2531/ EN545/BS4504
结构长度：DIN3202(等效于ISO5752)
DIN3202(equal to ISO5752)
工作温度：丁腈橡胶≤80℃(NBR≤80℃)
三元乙丙≤120℃(EPDM≤120℃)

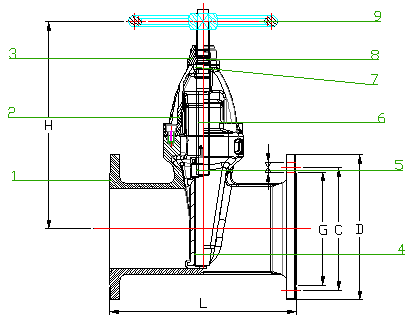

F4/F5德标弹性座封闸阀主要技术参数：
| 9 | 手轮 | GGG40 |
| 8 | O型圈 | 硅橡胶 |
| 7 | 止推轴承 | 黄铜 |
| 6 | 调节杆 | 不锈钢 |
| 5 | 升降母 | 黄铜 |
| 4 | 阀板 | QT450+EPDM |
| 3 | 孔用挡圈 | |
| 2 | 阀盖 | GGG40/50 |
| 1 | 阀体 | GGG40/50 |
| 序号 | 名称 | 材料 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 |
| C | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
| X | 18 | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 |
| G | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 370 |
| D(PN10) | 165 | 186 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| D(PN16) | 165 | 186 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
