DSJ61H水封截止阀
DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。
【产品特点】
1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
4、结构紧凑，操作灵活，检修方便，使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
【执行标准】
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092

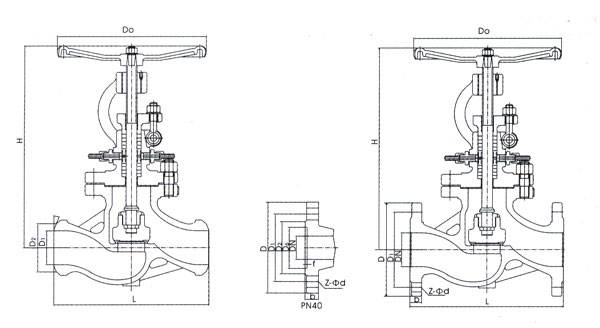

主要尺寸及重量
|
公称通径DN(mm)
|
尺寸(mm)
|
重量(kg)
|
||||
|
L
|
D1
|
D2
|
H
|
D0
|
||
|
DS/J61H-25(40)
|
||||||
|
10
|
130
|
10
|
28
|
272
|
120
|
5
|
|
15
|
130
|
15
|
41
|
272
|
120
|
6
|
|
20
|
150
|
20
|
44
|
280
|
120
|
6
|
|
25
|
160
|
25
|
52
|
332
|
160
|
8
|
|
32
|
190
|
32
|
64
|
342
|
160
|
10
|
|
40
|
200
|
40
|
75
|
395
|
200
|
16
|
|
50
|
230
|
50
|
75
|
431
|
240
|
23
|
|
65
|
290
|
65
|
103
|
457
|
280
|
32
|
|
80
|
310
|
80
|
116
|
505
|
320
|
43
|
|
100
|
350
|
100
|
140
|
549
|
360
|
58
|
|
125
|
400
|
125
|
171
|
621
|
400
|
94
|
|
150
|
480
|
150
|
198
|
705
|
400
|
119
|
|
200
|
600
|
200
|
254
|
828
|
400
|
165
|
主要尺寸及重量
|
公称通径DN(mm)
|
尺寸(mm)
|
重量(kg)
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
H
|
D0
|
||
|
DS/J41H-25
|
|||||||||
|
10
|
130
|
90
|
60
|
40
|
16
|
4-14
|
272
|
120
|
6
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
272
|
120
|
6
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
280
|
120
|
6
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
332
|
160
|
10
|
|
32
|
190
|
135
|
100
|
78
|
18
|
4-18
|
342
|
160
|
11
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
395
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
431
|
240
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
457
|
280
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
505
|
320
|
47
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
549
|
360
|
62
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
621
|
400
|
96
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
703
|
400
|
128
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
828
|
400
|
168
|
|
公称通径DN(mm)
|
尺寸(mm)
|
重量(kg)
|
|||||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D6
|
f
|
H
|
D0
|
||
|
DS/J41H-40
|
|||||||||||
|
10
|
130
|
90
|
60
|
40
|
16
|
4-14
|
35
|
4
|
272
|
120
|
6
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
40
|
4
|
272
|
120
|
7
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
51
|
4
|
280
|
120
|
8
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
58
|
4
|
332
|
160
|
10
|
|
32
|
190
|
135
|
100
|
78
|
18
|
4-18
|
66
|
4
|
342
|
160
|
11
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
76
|
4
|
395
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
88
|
4
|
437
|
246
|
25
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
110
|
4
|
457
|
280
|
34
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
121
|
4
|
505
|
320
|
47
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
150
|
4.5
|
549
|
360
|
62
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
176
|
4.5
|
621
|
400
|
96
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
204
|
4.5
|
705
|
400
|
128
|
阀门订购流程
1. 客户可将采购清单传真至0577-67980603，或发送至企业邮箱jinshengfm@163.com，或直接拨打咨询热线：0577-67985508 67972626 67988225。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
